邹城孟子湖（西苇水库）环湖路初步设计效果图，将新建一条跨越水库的道路...

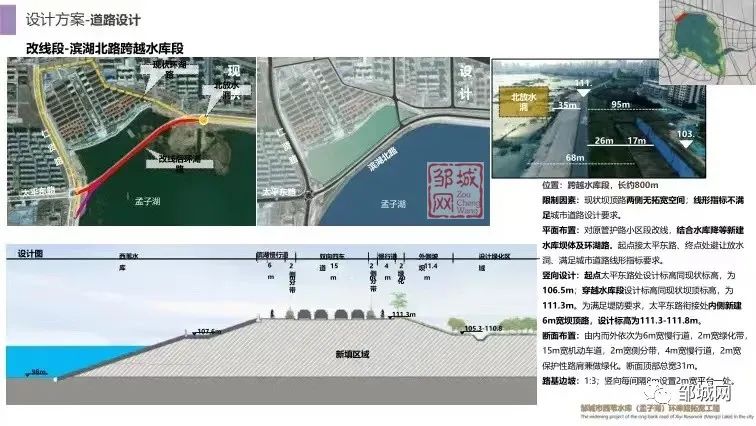

设计方案-道路设计-改线段-滨湖北路跨越水库段

位置:跨越水库段，长约800m
限制因素:现状坝顶路两侧无拓宽空间:线形指标不满足城市道路设计要求
平面布置:对原管护路小区段改线，结合水库降等新建水库坝体及环湖路.起点接太平东路终点处避让放水.凤满足城市道路线形指标要求
竖向设计:起点太平东路处设计标高同现状标高，为106.5m;穿越水库段设计标高同现状坝顶标高，为111.3m.为满足堤防要求，太平东路衔接处内侧新建6m宽坝顶路，设计标高为11.3.111.8m,
断面布置:由内而外依次为6m宽慢行道，2m宽绿化带,15m宽机动车道，2m宽侧分带，4m宽慢行道，2m宽保护性路肩兼做绿化。断面顶部总宽31m.
路基边坡: 13;竖向每问需8mi设n 2m宽平台一处。

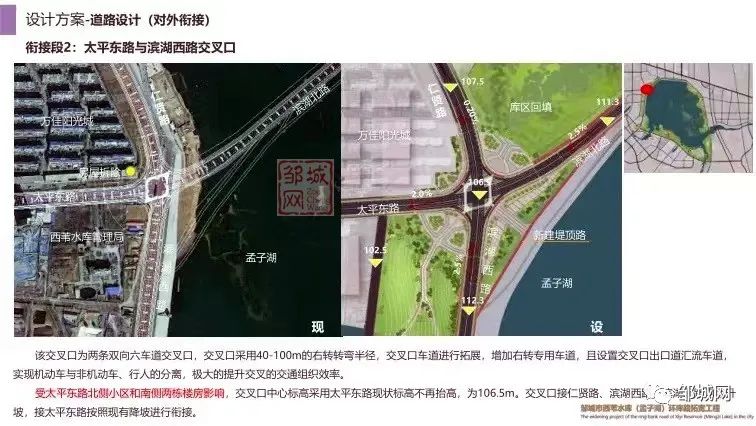

设计方案道路设计(对外衔接)-衔接段2:太平东路与滨湖西路交叉口
该交叉口为两条双向六车道交叉口，交叉口采用40-100m的右转转弯半径, 交叉口车道进行拓展，增加右转专用车道，且设置交叉口出口道汇流车道,实现机动车与非机动车.行人的分离,极大的提升交叉的交通组织效率。
受太平东路北侧小区和南侧两栋楼房影响，交叉口中心标高采用太平东路现状标高不再抬高，为106.5m。 交叉口接仁贤路、滨湖西路.滨湖北路均为升坡，接太平东路按照现有降坡进行衔接。
